成都天府國際機場T2航站樓項目部早于投標前期BIM技術團隊就已成立，旨在打破傳統BIM應用點，將BIM全面應用于施工生產，做出一個BIM樣板工程。
1998年，科技部、建設部（現住建部）等八個部委把推廣普及CAD的活動稱之為“甩圖版”，即甩掉直尺、圓規、橡皮擦、比例尺等。雖然這個提法出來以后的隨后幾年都曾經引起過不小的爭論，但如今CAD二維出圖活躍在國內幾乎所有主流設計院身上。2018年1月1日，我國第一部施工BIM標準（GB/T51235-2017）應運而生。由二維到三維的轉變，雖然同樣面臨爭議，但這是國家為全行業制定的一條新道路。
BIM(Building Information Modeling)不是一個軟件，BIM模型也只是數據集成的半成品，是需要其它軟件協同加工處理數據的模型。因此很多人誤認為，像設計院一樣，只要出完圖，就完成設計工作；只要完成了BIM模型，就完成了BIM這項工作一樣。其實不然，BIM并不單單是模型，BIM是包含了建筑物全生命周期中各階段各專業所需的全部信息。其特點是允許參與者可以持續、實時地提供高質量、一致、切實可靠的所有有相關設計元素的變更。能大幅地減少當工程執行時各參與方之間的信息提供與接收所產生的遺漏，讓原本需要耗費大量人力的復雜和分析流程變的異常輕松。
成都天府國際機場T2航站樓BIM技術團隊不再以翻模為目的去做問題報告、專業碰撞、漫游檢查，而是著手于實現BIM與實體工程結合，將BIM應用于現場施工，完美落地的BIM技術。
圖紙變模型指導施工

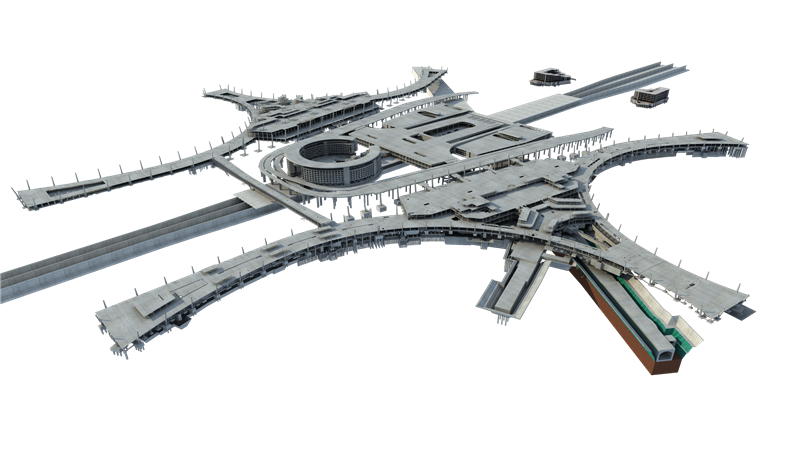

首先，精確的模型是一切應用的基礎，沒有精確的模型，其它所有的應用點都是“紙上談兵”。BIM技術團隊利用Revit軟件，花費近1個半月時間錄入信息，成功將T2航站區重量超過1.5噸的第一版圖紙整合為一體，形成分施工區、分樓層、分后澆帶等精度達到LOD350的模型。解決了傳統施工圖紙數量龐大、易混淆、翻查困難的難題，并利用移動端Ipad將模型帶入施工現場，指導實體施工。在施工的完整過程中，設計院會陸續出設計變更、升版圖紙等，團隊根據變更單及新圖紙在監理單位的監督下，在變更下達后的3天內及時修改模型并上傳發包方平臺，并與現場工長交底，留下紙質交底記錄表，切切實實做到BIM技術與現場施工結合。作為總承包責任主體，團隊還肩負著把模型分享給各分包單位的任務。各分包單位如管線綜合的四川安裝、鋼結構的滬寧鋼機和金屬屋面的森特士興等公司在發包方的平臺上下載BIM團隊上傳的模型文件，并在此基礎上進行各自專業的深度優化，從而做到分工明確，責任劃分清晰，大大提高交叉作業施工效率。
建筑信息模型旨在對建筑施工中信息的錄入和整合，虛擬建造的過程是零風險發現專業碰撞及設計問題，同時也容易提出優化解決方案，進行快速的問題反饋。在過程控制中， BIM技術團隊通過二維碼載體實現實體與模型的捆綁，讓信息的互動延伸到整個工作面。即現場工長可以通過二維碼錄入現場數據并上傳云平臺反饋到模型中，使真實施工數據與虛擬模型數據進行對比整合。

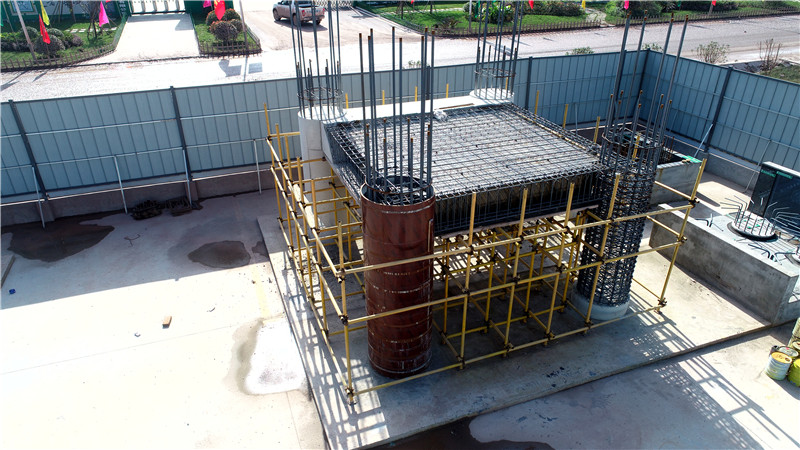

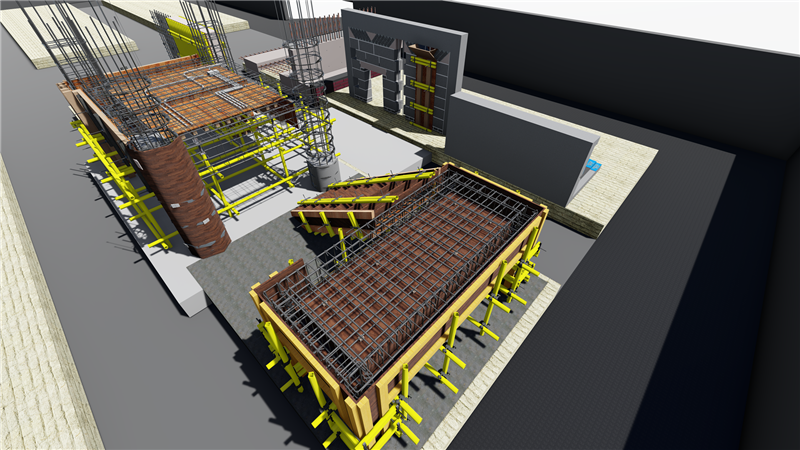

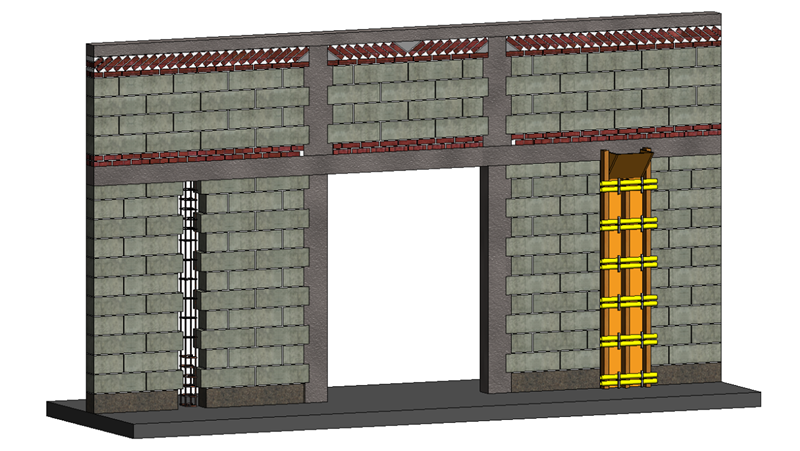

在樣板引路方面，摒棄了以往單經驗主導，過程修改的流程，利用BIM技術進行樣板引路模型初版建立，效果渲染，再結合技術、質量等部門集思廣益對其進行修改，確定最終樣板引路的施工模型，導出施工圖紙進行實體施工。
可視化模型把握施工
利用BIM技術的可視化特點，對難以展示的復雜節點進行建模，根據施工方案制作工序施工動畫，用以進行技術交底，更便于現場施工人員理解設計及施工流程。并且根據技術部提供的進度計劃做出一個詳盡的4D進度模擬，以及根據4D進度每周與現場實際進度進行對比，做到實時進度管控，形成切實有效的落地應用。模型全應用助力施工
在BIM出現以前，GIS（地理信息系統）技術僅能測量室外地形，而無法獲取建筑內部信息。但通過BIM與GIS的結合運用，讓三維GIS從宏觀走向微觀，BIM技術也讓傳統GIS從室外走向室內，實現室內外一體化的管理。BIM團隊利用無人機傾斜攝影技術，提取施工場地場貌，生成點云模型，通過一系列技術手段將場地模型與土建模型進行嵌合，實現了虛擬模型與實際場地的結合。利用整合后的模型進行現場施工場地規劃，大大提高了場地利用率，合理安排安全文明施工。該模型還可以迅速測量真實距離、面積和土方量，為商務部在工程計量方面探尋到一種更快捷的方法。天府國際機場T2航站樓項目作為BIM應用點落地實施的樣板工程，除了上述提到的特色BIM技術應用，BIM團隊還進行了許多其它方面的嘗試，比如夜間施工場地照明分析、行李系統分析、場地實時更新、延時攝影等等，這些也都將為未來BIM技術的拓展和應用提供新的思路。目前，隨著BIM技術應用更全面的推廣和普及，真正意義上實現通過技術革新讓施工生產質量與效率更上一層樓，為天府國際機場T2航站樓施工生產助力。
文/余江川
